　　7、离心泵填料的密封。

　　填料轴套与填料函体内圆之间装盘根，用填料压盖压紧填料，阻塞泵内水向外泄漏，这就是填料密封的基本原理。在填料密封的中间段有一个分水环（也叫做密封环），分水环中间与填料函的密封水道相通，密封水道连接密封水管，密封水管接入一级或次级叶轮的出口。有的接入密封水泵的出口，利用一级叶轮出口压力或密封水泵出口压力来对填料进行密封，有少量的水经盘根密封向外泄漏，有少量的水经盘根密封漏入泵内，阻止空气经填料密封进入到泵的进口，使水泵不抽空气而顺利吸水。特别是水泵在低液位抽水时，泵内进空气是吸不上水的，这就是密封水和分水环的作用。

　　盘根长度应切和填料函内圆的周长一样长，或者沿填料轴套比一圈后，切比一圈长一点（如长5㎜），斜切口大概为45度，装盘根时，斜切口沿轴向搭接，阻止介质沿轴向泄漏。如盘根切短了，压紧盘根后填料漏水少，填料就会被烧冒烟，不用力压紧填料，盘根的内圆和外圆都有较大的水漏出。如果将就使用，压紧盘根对轴套的磨损很大，缩短轴套的使用寿命。如盘根切长一点，压紧填料时，盘根外圆向外张，抵紧填料函内圆，向内收压紧轴套的力小，对轴套的磨损轻，盘根外圆不轻易漏水，水只能从轴套和盘根的内圆之间滴漏，盘根也不会轻易磨损，压紧填料漏水小比较好调得多，填料密封可靠得多，填料和轴套的寿命明显延长。对离心泵填料密封的维修和科学管理，提高离心泵运行的可靠性，没有一定的设备专业知识是不行的。

　　8、机械密封。

　　机械密封由动环、静环、压缩弹簧、O型密封圈、定位螺钉等组成。动环装在轴上随轴一起转动，动环在轴上的安装位置由紧定螺钉定位，并防止动环与轴之间的转动。动环O型圈密封介质沿轴向的泄漏，弹簧将动环摩擦面抵贴紧静环摩擦面；静环装在静环密封压盖（也叫静环压盖）上，静环摩擦面与动环摩擦面贴合，封住介质不能沿径向的摩擦面泄漏。静环密封圈密封住静环与静环压盖之间的泄漏，静环压盖与密封盒之间用平垫密封，也可以用O型圈密封。

　　动环摩擦副多用硬质合金材料制造，静环摩擦副用石墨、硬质合金、陶瓷等制造，摩擦面的粗糙度都很高。不考虑介质压力影响的情况下，机械密封弹簧的压缩量越大，动环、静环的摩擦面磨损越大，工作寿命就会缩短；机械密封弹簧的压缩量越小，动环、静环的摩擦面磨损越小，小到一定程度就开始泄漏了。把机械密封弹簧压缩量适当调小，一般小圆柱弹簧调3.0~4.0㎜的压缩量，是比较好的，能够使机械密封动环、静环的工作寿命延长很多。用好机械密封，缩短设备初期磨损时间，延长设备正常磨损时间，提高设备运行的可靠性。

　　9、球磨机

　　既然谈到了设备的技术和管理，谈到jdb电子游戏平台网站 等通用设备的同时，介绍一下球磨机也无妨。

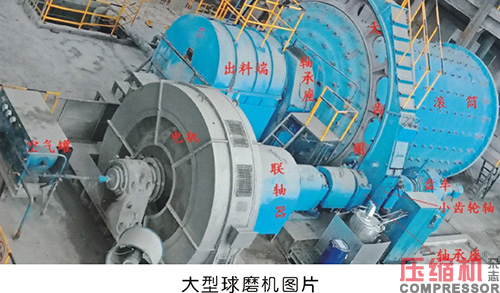

　　大型球磨机是一个内部装有衬板的筒体，筒体内部装有钢球，筒体上有大齿圈（或大齿轮）与小齿轮相连，由小齿轮旋转带动大齿轮转动，筒体进口端、出口端分别有一个铜基滑动轴承支承筒体，小齿轮轴两端由2个调整心圆柱滚子轴承支承，进、出口端轴承和小齿轮轴承由润滑系统提供压力强制润滑，小齿轮的一端通过离合器与盘车（盘车器或慢拖）相连，另一端通过联轴器与电机相连。联轴器由摩擦片组成的摩擦副和橡胶制成的气囊等组成，电机轴中心有一气体通孔，再通过管道连接气囊。电机尾端由一个轴封装置与压缩空气储罐相接，压缩空气由空气jdb电子游戏平台网站 提供。

　　开机时，脱开盘车联轴器，启动电机，打开空气储罐出口的空气阀，气囊充气抱住摩擦片带动小齿轮轴转动，小齿轮轴带动大齿圈和筒体一起转动。大型球磨机的安装要求：筒体水平要求进、出口端轴承中心线处不超过1㎜，小齿轮与大齿圈齿根间隙为0.25倍齿轮模数并略大一点，在大齿圈的任一齿轮两端选两点，压铅测量齿根（顶）间隙都相等（如相差不超过0.05㎜），压铅测量齿轮受力面的最小间隙值相等（如相差不超过0.05㎜），这两对值相差不超过0.06㎜，涂红丹检查大、小齿轮的接触面就能完全满足要求，用联轴器测量计算方法找正联轴器，小齿轮轴与电机轴同轴。安装达到要求的大型球磨机，只有衬板等与原料接触的零件会损坏，其它的都能长期使用。这类大型球磨机生产过程中出现的问题主要有气囊漏气和大齿圈断齿，而且很难出现，除非安装质量太差。气囊的漏气问题，用找正小齿轮轴与电机的联轴器同轴就能解决。

　　这里讲一下大齿圈断齿的原因和解决办法。大齿圈断齿的原因是小齿轮轴的轴线与旋转筒体中心线（大齿轮轴线）不同轴，在大齿圈的任意一个齿的两端，用压铅法测量齿根（顶）间隙不相等，压铅测量受力面的最小间隙值不相等，这两对值不相等，涂红丹检查齿轮接触面不能满足要求。小齿轮轴是可以用支承的2个轴承座的顶丝顶径向移动的，筒体进、出口端的滑动轴承也是可以径向水平方向由顶丝顶移动的。用测量得的一对齿顶（根）间隙值，实测小齿轮轴的轴承座之间的距离和压铅的两点的距离，以齿根间隙测量点的一点作基准，控制齿根间隙为0.25倍齿轮模数，就能计算出小齿轮轴承座移动的位移，再算出小齿轮轴承座的水平分位移是多少，小齿轮轴的轴承座就用顶丝顶移动多少，小齿轮轴线和大齿轮轴线在水平面上投影线平行；压铅测量齿轮两端工作面的最小间隙，同样根据两轴承座之间距离，两压铅点之间距离，计算出轴承座下要垫多少厚度的垫片，小齿轮轴与大齿圈轴在垂直面上的投影线平行；只有水平面和垂直面上小齿轮轴线和大齿圈轴线都平行，小齿轮轴线和大齿圈轴线才算平行。用测量计算方法找正小齿轮轴与电机联接的联轴器，若不好调整，可以用筒体滑动轴承的顶丝顶滑动轴承移动带动筒体移动。

　　联轴器找正过程中，还要用计算的方法调整电机的定子和转子的四周间隙相等，电机与电机底座之间的定位销孔重钻并铰定位销孔。打掉电机的基础，重新安装电机来找正联轴器的方法，工程量大又不容易实施，是难以采用的。本文简要的谈了一下大型球磨机的结构和维修、安装、保养，且易于实施的方法。具体的设备问题根据具体的情况来进行解决，设备出了问题一定会得到解决。总之一句话：方法总比困难多。

　　10、jdb电子游戏平台网站 联轴器、皮带轮的拆卸和装配。

　　电机通过皮带轮驱动的jdb电子游戏平台网站 ，皮带轮内径与电机轴采用过渡配合，jdb电子游戏平台网站 皮带轮与jdb电子游戏平台网站 轴也是采用基轴制的过渡配合。电机需要检修轴承，或jdb电子游戏平台网站 机需要检修时，必须要把皮带轮从轴上拆卸下来。拆卸皮带轮一般是用拉马将皮带轮从轴上拆下来，如难以将皮带轮从轴上拉下来，就采用锤击振动使其松动，气割火焰加热使皮带轮热胀让配合部位松动，从而把皮带轮从轴上拆卸下来。也可以用千斤顶加自制专用工具把皮带轮从轴上拆卸下来。装配皮带轮时，用砂布和锉刀将皮带轮内孔和轴上的毛刺清理干净，不能有影响装皮带轮的缺陷存在。

　　测量轴、皮带轮内孔的尺寸，过盈量是多少，有多少间隙。确认能进行装配后，在jdb电子游戏平台网站 轴和电机轴上皮带轮的装配位涂上润滑油或润滑脂。用电炉加热皮带轮，加热温度控制在不超过130℃（热装轴承最高允许温度），加热温度过高，恐引起钢材的材质变化和零件变形。加热达到需要的温度后，再将皮带轮装在轴上，冷却后皮带轮就与轴联在一起了。由于皮带轮受热膨胀，内径变大，能够顺利而且省力地把皮带轮装到位。但若出现装配困难时，必须用事先准备的大锤将皮带轮打到位。

　　设皮带轮的内孔直径为D，材料的热膨胀系数为δ，常温为25℃，当加热温度为t℃时，皮带轮内孔的尺寸扩大量为b=Dδ(t-25)，简单称之为热装计算公式。加热到需要的温度时，皮带轮内孔的扩大量近似等于热装的轴孔配合间隙，确定皮带轮内孔与轴能顺利装配的间隙，就能根据热装计算公式算出皮带轮的加热温度t，再对皮带轮进行电炉加热。若皮带轮的尺寸过大，不能采用热装，那就采用其他的办法。冷装用锤击的方法装皮带轮，配合紧的不好装配，硬装用锤打进去，会对主机或电机的轴承造成一定的影响，轴的直径小的，强行装配还可能引起轴弯曲，造成设备试车就严重振动，不能通过初期磨损阶段磨合，设备难以达到设备正常磨损阶段，装联轴器或皮带轮造成轴弯曲的情况是有发生的。

　　通过联轴器驱动的jdb电子游戏平台网站 、电机联轴器与电机轴、jdb电子游戏平台网站 机联轴器与jdb电子游戏平台网站 轴，多数采用过渡配合，拆卸和装配方法参照皮带轮的拆卸和装配方法。

　　11、滚动轴承的拆卸和装配。

　　滚动轴承中，深沟球轴承（向心推力球轴承）、圆锥滚子轴承、圆柱滚子轴承、角接触轴承等轴承的内孔与轴用过盈配合。外圈与轴承座孔用过渡配合，也有用小的间隙配合的，外圈与轴承座孔的装配是用锤打进去的，剖分式轴承座是通过螺栓压紧轴承外圈的。

　　轴承工作不正常了，拆卸滚动轴承，根据具体的情况拆下轴承座，用拉马或其它专用工具把轴承从轴上拉下来，拆不下来的，用氧气乙炔火焰加热，使轴承内圈与轴出现间隙而拆下来。装滚动轴承时，过盈量小的可用冷装，即将轴承以正确方法用锤打到轴承位置。轴承与轴过盈量大的，建议用热装，即将轴承用电炉或轴承加热器加热，也有用机械油煮轴承达到温度的，加热温度不允许超过130℃，确保加热不对轴承钢造成影响，加热达所需温度后，戴两双手套，直接把轴承套在轴承位上，冷却后即与轴紧配合连在一起，轻松、简单、易行，不用敲击。笔者经验：多数滚动轴承，用轴承加热器或电炉加热，热装加热温度65℃以上，100℃以下，就能轻松地把轴承笼到轴承位上。滚动轴承用热装方法比冷装更好地保护轴承，使轴承在初期磨损阶段磨损小，会对设备的正常磨损阶段带来一定的好处。

　　热装滚动轴承需要加热到多少温度，首先确定能顺利装在轴承位上要多大的间隙。如直径60至80mm的轴，联轴器与轴的间隙达到0.08至0.13mm就能顺利地装上联轴器，根据间隙值可计算出加热温度。具体方法参考联轴器、皮带轮的热装计算公式。

　　总结

　　以上简要的讲了一下jdb电子游戏平台网站 、风机、水泵等通用运转设备的技术管理，是不可能面面俱到的，在于交流经验和提供一些技术管理方法供参考借鉴。管理设备的班组长、车间设备管理人员、厂级设备管理人员，都认为他们自己有能力管理好设备。而实际上，管理设备容易，要真正把设备管理得好，是不容易的，需要不断学习设备相关知识，还要有吃苦耐劳、持之以恒的精神。

　　设备的维修和管理是设备管理人员常谈的话题，不对设备的结构、原理、性能有足够的认识，不对设备安装、维修、保养的技术方案和措施熟悉，不懂得如何正确地安装、维修和保养设备，想要真正的把设备管理得很好是不可能的。如果说管理得好了，那只不过是把生产应付过去了，或者说设备没有影响生产运行，或者是勉强维持生产的运行。真正的管理好设备，是要懂设备的原理、结构、性能，对设备安装、维修、保养的方法熟记在心，知道并去了解设备管理、维修人员对设备的熟悉程度和安装、维修、保养的实际操作水平，合理利用人、财、物三方面因素，让设备的运行费用最低，生产的电耗最低，设备备品备件的消耗最低，运转设备的噪音最低、振动最小，设备现场无跑、冒、滴、漏，干净整洁，这才是真正的管理好设备，是设备维修和管理人员追求的目标。

　　正所谓：设备维修和管理，要懂结构与原理；居安思危修设备，一有隐患就消灭；人员素质须认清，心中有数系现场；检修计划合实际，设备运行出效益。

　　（注：本文连载完！）
