（三）动力用固定式空压机
解放初期，由于我国社会主义建设事业的急需，原国营沈阳空气jdb电子游戏平台网站
厂等单位，自一九五一起，陆续仿制了日本、原苏联、加拿大等国的动力用固定式空压机（容积流量为10、20、40、90m³/min四种），并大批生产，粉碎了帝国主义对我国的封锁禁运，使空压机的供应逐步立足国内，为国家建设做出了贡献。
但是，这些仿制产品根本不成系列，存在着结构陈旧、技术经济指标落后、耗电量大（以仿苏20m³/min及仿日10m³/min的产品为z*严重）、重量重、外形大、润滑油消耗多（仿苏20m³/min空压机被工人称为“油老虎”）、排气温度高（以仿日10m³/minz*严重）以及阀片和气阀弹簧寿命短等问题。
一九五八年起，jdb电子游戏平台网站
行业的广大职工进行了固定式动力用空压机的整顿和提高，制订了原一机部化工通用机械专业标准《一般用固定的活塞式空气jdb电子游戏平台网站
型式与基本参数》（TH16—59），规定了容积流量为3、6、10、20、40、60、100m³/min七档，以更合理地满足使用部门的需要，而没有照搬国外标准的分档办法。同时，由原沈阳气体jdb电子游戏平台网站
厂、原一机部通用机械研究所等单位组成联合设计组，针对问题既大又多的仿苏20m³/min空压机，于一九五九年开始，自行设计了4L—20/8型空压机，并配合通用机械研究所试验工厂于当年年底完成了样机试制。在样机鉴定成功的基础上，有关厂、所共同议定了符合TH16—59的固定式动力用L型空压机系列其余四个品种的主要参数和结构。系列中，5L—40/8、6L—60/8、7L—100/8三个品种，分别由原沈阳气体jdb电子游戏平台网站
厂、原北京第一通用机械厂、原蚌埠空气jdb电子游戏平台网站
厂负责组织设计。联合设计组设计的3L—10/8型空压机，于一九六〇年由原通用机械研究所试验工厂完成了样机试制。系列中各品种，于一九六四年先后完成了试制、鉴定。其中，3L—10/8、4L—20/8、5L—40/8三个品种，已在一九六〇年～一九六三年先后成批生产，制造这些品种的工厂较多，年产量也较大。另外，由于试制厂的设备条件等原因，6L—60/8、7L—100/8两个品种只个别生产了几台，以致仿加拿大的1—100/8型未能及时淘汰。
该系列产品逐步取代了仿制产品并填补了60m³/min空压机品种的空白，系列产品的比功率、比重量这两项主要技术经济指标也得到显著提高，比功率值下降5.2～40.3%。比重量值下降20.3～46.4%，接近或基本达到当时的国外先进水平。但是，就阀片、气阀弹簧等易损件而言，当时寿命还是较短的。后来经过jdb电子游戏平台网站
行业广大职工的努力和有关部门的配合，易损件质量逐步得到提高，使用寿命得到延长。
鉴于动力用固定式空压机的成熟的和影响面，原化工通用机械专业标准TH16—59被晋升原一机部标准JB442—64，进而又被升格为原国家标准GB782—65《一般用固定的往复活塞式空气jdb电子游戏平台网站
基本参数》。
为了进一步提高L型空压机的水平，jdb电子游戏平台网站
行业有关厂、所在文革伊始，进行了系列的更新会战。会战组在广泛汲取制造、使用单位意见和总结国内实践经验的基础上，又分析了国外样机、资料，反复进行了系列产品方案比较，根据GB762—65，具体制订了符合jdb电子游戏平台网站

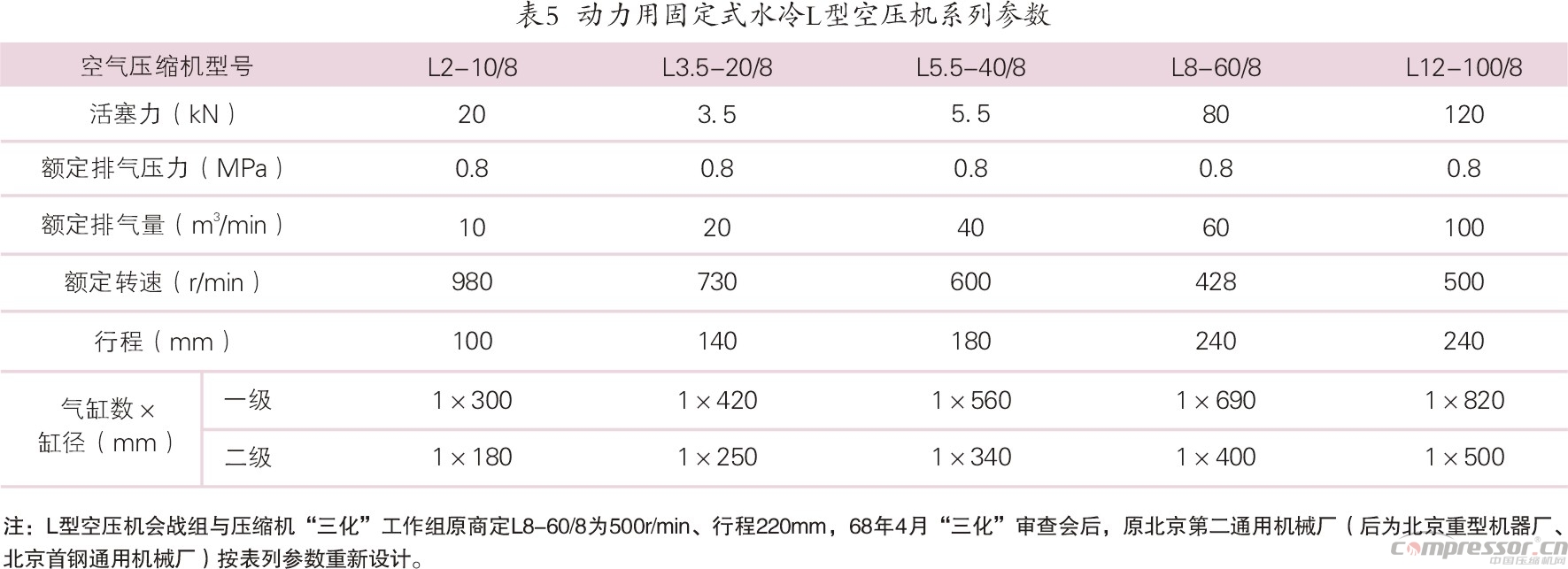

“三化”标准的系列参数（表5）。
固定式动力用空压机。不仅需要量大，而且耗电量多，同时连续运转，所以会战组在综合考虑比功率、比重量、易损件寿命的同时，特别注意降低比功率值。由于制造空压机对金属的消耗是一次性的，以及中等转速的动力用空压机易损件寿命已有一定保证之情况，故把比重量指标及易损件寿命列为第二位。
L型新系列选取了适当高的转速和适当短的行程，将活塞平均速度控制在不太高的范围之内，并配以多环、窄环距气阀，在阀片升程不过大以保证阀片寿命的同时，得到了适当的阀隙流速，这样不仅降低了比功率、比重量，而且有益于阀片、气阀弹簧寿命的提高。另外，为取得较好的比功率指标，会战组气阀攻关小组专门为L型新系列各品种统一设计了阀片、气阀弹簧互换性很强的环状阀组件，还完成了试验用直流阀的设计。会战组自动化小组配合进行了启动、容积流量调节、温度压力保护方面的自动化线路、元件的设计。
L型新系列各品种的零部件设计皆符合jdb电子游戏平台网站
“三化”标准。
L型新系列产品的曲轴、连杆均为稀土镁球墨铸铁，可节约钢材和加工工时，降低了生产成本。为减轻振动，遵循经典力学关于惯性力平衡的准则，立列及卧列的往复运动部件的重量很接近。
在会战组协调统一了有关问题后，L型新系列诸品种分别由原南京jdb电子游戏平台网站
厂、原北京第一通用机械厂、原无锡jdb电子游戏平台网站
厂、原北京第二通用机械厂、原一机部兰州石油化工机器厂等单位负责组织设计，并于一九六九年底基本完成。
原北京第二通用机械厂s*先于六八年底完成了L8—60/8型空压机的试制，解决了冷却器漏水的问题，成批投入生产。
原南京jdb电子游戏平台网站
厂试制了L2—10/8型空压机，采用塑料阀，使比功率下降到4.663kW/m³·min-1（排气压力0.8MPa）。由于活塞杆断裂及工艺性等原因，该机仅成为研制品而未能投产。
一九七一年，原长春市空气jdb电子游戏平台网站
厂开始试制L3.5—20/8型空压机，七月份完成装配，经满负荷运转500多个小时后，十一月中旬由原长春市重工业局主持召开了鉴定会。工人反映L3.5—20/8型空压机好制造、重量轻、体积小、运转平稳，高度比3L—10/8型还低，振动比3L—10/8型还小，500小时试车过程中阀片及气阀弹簧等易损件无一损坏，尼龙填料工作正常，各摩擦部件磨损情况正常。鉴定会认定该机可以小批投产。
L3.5—20/8和4L—20/8型空压机分别为2.2t及2.6t，前者轻400kg。空压机的净重是不包括皮带轮或联轴节的。4L—20/8之大、小皮带轮共重650kg，而L3.5—20/8以飞轮—联轴节与电动机侧的半联轴节直联，飞轮—联轴节与半联轴节共重约210kg。因此，每生产一台L3.5—20/8可比4L—20/8节省840kg原材料，即每生产三台4L—20/8用的原材料可用以生产四台L3.5—20/8。因条件所限，对L3.5—20/8型的轴功率未能作精确测定，初步测定表明，其比功率较4L—20/8型稍差。
原江西气体jdb电子游戏平台网站
厂（赣州市）于一九六九年完成L5.5—40/8型空压机样机的装配（当时因缺同步电动机未试车），一九七一年七月开始试车，满负荷试车共500多小时，十月上旬进行了厂级鉴定。鉴定会认为：该机制造工艺性好，结构紧凑、合理，主要技术经济指标接近国外同类型先进产品；经500多小时试车后，运动部件无变形、裂纹，摩擦面无拉毛、擦伤现象，除曲柄销、活塞杆磨损稍大外，其余情况良好；因机身、气缸座刚性欠足，略有振动现象（拟对此作适当修改并小批试制后再行鉴定）。
L5.5—40/8和L5—40/8型空压机之净重分别为3.7t及4.5t，前者轻800kg。因条件所限，对L5.5—40/8的轴功率尚未作精确测定，初步测定表明：其比功率较L5—40/8稍好。
L型空压机新老系列产品技术经济指标如表6。
二十世纪七十年代初期的情况表明：通过jdb电子游戏平台网站
行业广大职工的努力，jdb电子游戏平台网站
“三化”工作已经取得了一定的成绩，对我国jdb电子游戏平台网站
的发展起了积极的作用。应当看到，炼油、化工、气体分离等工艺用jdb电子游戏平台网站
的“三化”工作还存在不少问题，空压机的“三化”工作也有待进一步抓紧落实、贯彻执行。
（四）工艺流程用jdb电子游戏平台网站
产品及其“三化”
工艺流程用jdb电子游戏平台网站
产品概貌，已大体反映在拙文《回眸国产往复活塞式jdb电子游戏平台网站
阶段性成果》（一）（二）之中，见本刊2016年10月及11月两期。故不再赘述。
直至文革前夕，工艺流程用jdb电子游戏平台网站
产品虽然和解放前比较已产生了惊人的飞跃，但是“三化”程度很差，甚至其系列型谱也仅仅有不成熟的草案。
工艺流程用jdb电子游戏平台网站
的“三化”，不是孤立的，而是紧密关联着jdb电子游戏平台网站
“三化”的整体框架。此框架当然是涵盖工艺流程用jdb电子游戏平台网站
在内的jdb电子游戏平台网站
三化之基石。
二、jdb电子游戏平台网站
三化的集结号角
一九六六年开始进行的jdb电子游戏平台网站
“三化”，着力点放在结构层面。以多档次公称（名义）活塞力及其对应的活塞行程值，搭就了20kN～450kN广大范畴活塞力之往复活塞式jdb电子游戏平台网站
的结构框架。既继承了已研发成功的主导机型，并予以正名，还指导了可能开发机型的主参数。气缸直径、轴销外径尺寸等标准，都成为结构层面零部件尺寸的定音大锣。薄壁轴瓦、活塞环、填料、气阀安装尺寸、气阀等标准的跟进，显然极大地促进了jdb电子游戏平台网站
标准化、系列化、通用化的进程。
三、jdb电子游戏平台网站
标准化体系
自二十世纪五十年代始，历经五十余载的漫长进程，时下的jdb电子游戏平台网站
标准体系，在多轮制修订之后，也已基本完备。往复活塞式、隔膜式、多种回转式jdb电子游戏平台网站
，共同构建了jdb电子游戏平台网站
标准化骨架。基础标准、方法标准、产品标准、零部件标准、原材料标准、制造工艺标准以及附属设备标准，交织成网络，成为有机整体，乃是jdb电子游戏平台网站
三化的中坚。
截止至2017年6月5日，国家标准化委员会所辖全国jdb电子游戏平台网站
标准化委员会归口的现行有效jdb电子游戏平台网站

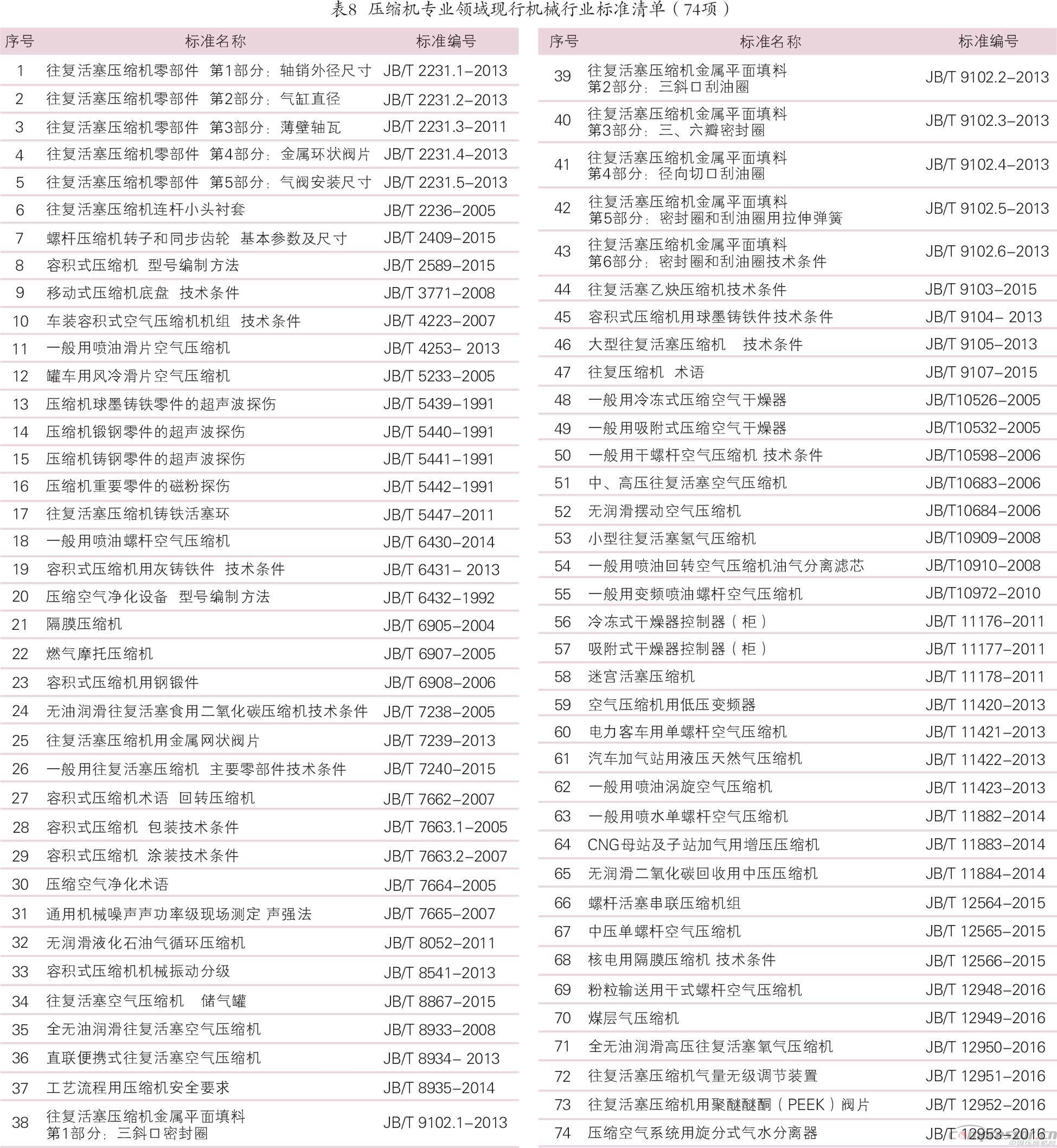

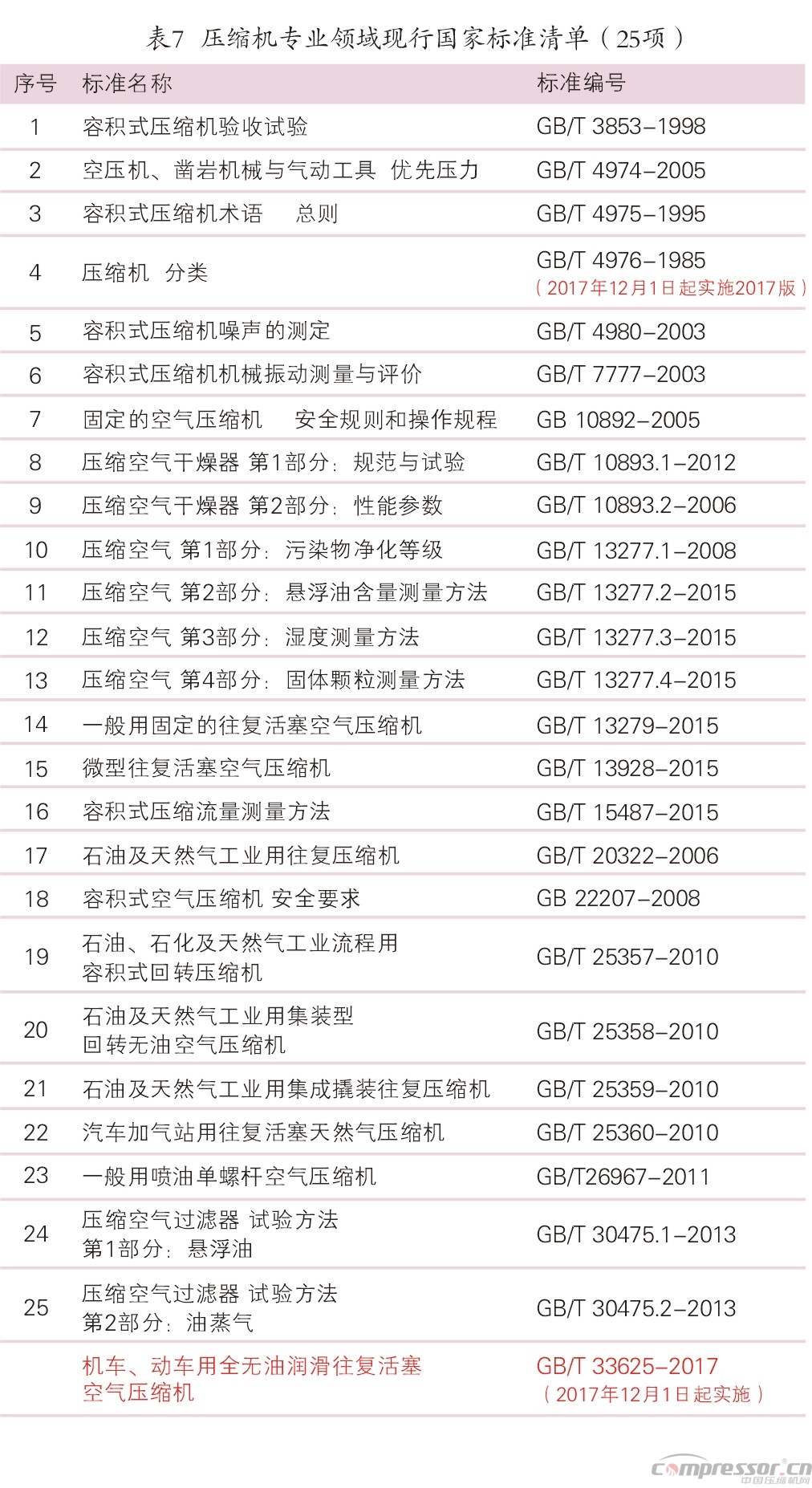

标准共99项。其中，国家标准25项，机械行业标准74项，其目录如表7及表8。
四、退思
1.jdb电子游戏平台网站
专业产、学、研相结合，以理论分析测试、研究实验、生产实践为基础，方可成就标准化、系列化、通用化此上层建筑。
2.正确对待“洋拐棍”，洋为中用。
早在二十世纪五十年代，原苏联、美国的国家标准、部门标准、学协会标准、企业标准，已对我国jdb电子游戏平台网站
标准产生了积极作用。
时光进入二十世纪八十年代，原国家标准总局推行新政——积极采用国际标准和国外先进标准——牵牛鼻子。国际标准化组织、国际电工委员会颁布的国际标准，以及工业发达国家不同层级的各类对应标准，对我国jdb电子游戏平台网站
标准化遂都产生了积极、有效的影响。不仅标准的内涵、品质得以拓展和提升，还基本做到了与国际接轨。
3.强制性标准和推荐性标准的合理分工、运用，相得益彰。
甩脱“一统就死、一活就乱”的窘境，实现“统而不死、活而不乱”，该统则统，大“统”之下有小“活”。
4.标准的制修订工作是绵长钜业，标准自当与时俱进，亦无愧于是“三化”之魂魄。
<本文连载完！>
